Односкатная крыша

Односкатная крыша отличается сравнительно простой конструкцией, практичностью и доступной стоимостью строительства. Благодаря этим качествам её часто используют при возведении частных домов, пристроек, гаражей, бань и хозяйственных сооружений.

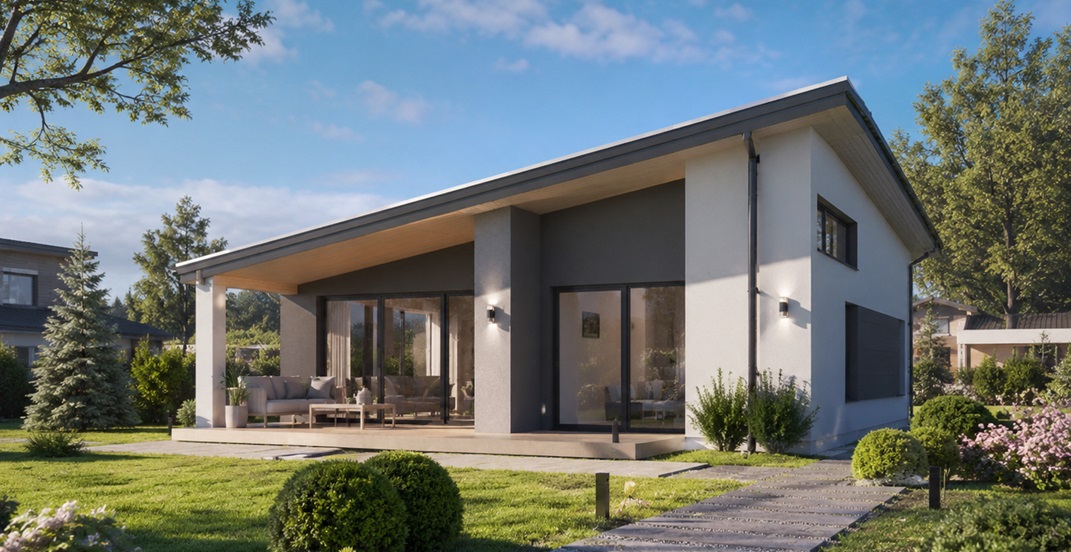

Несмотря на внешнюю лаконичность, такая кровля может выглядеть современно и оригинально. Грамотно подобранный угол наклона, подходящий материал и продуманное оформление фасада позволяют сделать односкатную крышу полноценной частью архитектурного облика здания.

В статье рассмотрим общее устройство конструкции, особенности стропильной системы, способы её усиления и основные этапы монтажных работ.

Содержание

• Общее устройство односкатной крыши
• Особенности стропильной системы
• Выбор угла наклона
• Требования к прочности
• Усиление длинных стропил
• Последовательность монтажных работ
• Итоги

Общее устройство односкатной крыши

Односкатные конструкции нередко воспринимают как слишком простое и невыразительное решение. Однако прямые линии и лаконичная форма способны придать зданию аккуратный, сдержанный и современный вид.

Дополнительным преимуществом становится возможность эффективно использовать подкровельное пространство. При правильном проектировании под скатом можно организовать жилую комнату, мастерскую, кабинет или просторную мансарду.

Вместо традиционных глухих фронтонов иногда устанавливают большие панорамные окна. Благодаря этому помещение получает больше естественного света и визуально становится просторнее.

Панорамное остекление нельзя использовать в качестве опоры для стропил. В таких местах необходимо предусматривать капитальную стену, усиленную балку либо прочный несущий каркас.

По составу основных элементов односкатная крыша почти не отличается от других кровельных конструкций. В неё могут входить:

• мауэрлат;
• стропильные ноги;
• прогоны;
• лежни;
• вертикальные стойки;
• подкосы;
• контробрешётка;
• обрешётка;
• кровельное покрытие.

Главное отличие заключается в наличии только одной наклонной плоскости. Это упрощает разметку, выравнивание и последующий монтаж кровли.

Особенности стропильной системы

Основу односкатной крыши составляют прямые стропильные ноги, которые опираются на противоположные стены здания. Необходимый наклон создаётся за счёт разницы высоты опор.

В исходной схеме для эффективного схода снега рассматривается угол приблизительно 30–35 градусов. При таком уклоне осадки меньше задерживаются на поверхности кровли.

Односкатная конструкция не разделяет снеговую нагрузку между несколькими плоскостями, поэтому все стропила работают в пределах одного ската. По этой причине особенно важно правильно подобрать сечение пиломатериалов, расстояние между стропильными ногами и количество дополнительных опор.

При этом невысокая форма кровли помогает ей достаточно хорошо противостоять ветру. Особенно устойчивой конструкция получается в тех случаях, когда нижняя сторона ската обращена к направлению преобладающих ветров.

Размеры стропил и способ их крепления должны определяться расчётом с учётом длины пролёта, веса кровельного покрытия, снеговой и ветровой нагрузки.

Способы формирования уклона

Наклон односкатной крыши можно создать несколькими способами. Конкретное решение выбирают ещё на этапе проектирования здания.

Стены разной высоты

Наиболее надёжный вариант — изначально возвести противоположные стены на разных уровнях. После этого стропила укладываются непосредственно на подготовленные опоры.

Такое решение может показаться более затратным, однако оно обладает рядом преимуществ:

• стены сразу формируют требуемую геометрию;
• уменьшается количество дополнительных стоек;
• упрощается монтаж стропил;
• повышается общая жёсткость конструкции;
• легче выполнить утепление и внутреннюю отделку.

Высоту стен рассчитывают заранее, поэтому после завершения кладки основные параметры будущего ската уже определены.

Аналогичный способ можно использовать и в каркасном строительстве. Для этого противоположные каркасные стены собирают с разной высотой.

Надстройка стоек на одной из стен

Если наружные стены имеют одинаковую высоту, на одной из них устанавливают вертикальные стойки. Сверху их объединяют горизонтальной балкой, которая становится верхней опорой для стропильных ног.

По принципу работы такая конструкция близка к обычной каркасной стене. При правильном соединении элементов она обеспечивает необходимую жёсткость и позволяет сформировать заданный уклон без перестройки капитальных стен.

Этот способ особенно удобен при возведении пристроек, гаражей и небольших каркасных зданий.

Стойки необходимо надёжно соединить с основанием и верхней балкой, иначе конструкция может потерять устойчивость под воздействием ветра.

Использование стропильных ферм

Ещё один вариант — изготовление готовых стропильных ферм. Их жёсткость обеспечивается соединением верхнего пояса, нижней затяжки и внутренних раскосов.

Фермы позволяют перекрывать значительные пролёты и уменьшать количество промежуточных опор. При необходимости их можно чередовать с обычными стропилами.

Такое решение не только повышает надёжность крыши, но и помогает сохранить свободное пространство внутри помещения. Видимые элементы ферм иногда используют как часть интерьерного оформления.

Примыкание к основному зданию

При строительстве односкатной крыши над пристройкой её верхнюю часть часто закрепляют на капитальной стене существующего дома.

Стропила могут опираться:

• на отдельные металлические или деревянные кронштейны;
• на общий горизонтальный прогон;
• на балку, закреплённую вдоль стены;
• на специально подготовленный опорный пояс.

Нижний край стропильных ног укладывается на стену пристройки.

Место примыкания кровли к основному зданию необходимо тщательно защитить от попадания воды. Для этого используются гидроизоляционные материалы и специальные примыкающие планки.

Выбор угла наклона

Уклон односкатной крыши зависит не только от архитектуры здания, но и от выбранного кровельного покрытия.

В исходном материале приведены следующие ориентиры:

• для мягких рулонных и битумных материалов — примерно от 5–7 градусов;
• для профилированного листа — от 8 градусов;
• для металлочерепицы оптимальным считается уклон около 30 градусов;
• для шифера — приблизительно 20–30 градусов.

В районах с обильными зимними осадками угол ската может быть увеличен до 40–45 градусов. Такая конструкция встречается реже, поскольку при значительном уклоне возрастают высота здания, площадь фронтонов и воздействие ветра.

Минимально допустимый угол необходимо проверять по инструкции производителя конкретного кровельного материала. Он может зависеть от длины листов, величины нахлёстов, герметизации соединений и устройства сплошного основания.

Независимо от выбранного покрытия вся поверхность должна иметь равномерный уклон. Перепады и прогибы способны привести к скоплению воды, деформации материала и появлению протечек.

Требования к прочности конструкции

Для односкатной крыши большое значение имеет длина ската. На прямоугольном здании стропила можно располагать как вдоль, так и поперёк постройки.

Перед выбором направления необходимо определить:

• расстояние между несущими стенами;
• возможность установки промежуточных опор;
• расположение внутренних перегородок;
• стандартную длину пиломатериалов;
• предполагаемое назначение помещения;
• место размещения окон и дверей.

В исходной схеме свободный пролёт стропила без дополнительной поддержки рекомендуется ограничивать примерно 4,5 метра.

Даже если длинная балка не разрушится, под нагрузкой она может заметно прогнуться. Это приводит к нарушению геометрии крыши, повреждению кровельного покрытия и образованию протечек.

Прогиб стропил опасен не меньше, чем видимое повреждение древесины. Постепенная деформация может нарушить герметичность нахлёстов и примыканий.

Усиление стропил при пролёте от 4,5 до 6 метров

Если расстояние между противоположными стенами составляет приблизительно 4,5–6 метров, стропила усиливают подкосами.

Подкос представляет собой наклонный элемент, который принимает часть нагрузки и передаёт её на стену, стойку или лежень. Он уменьшает расчётный пролёт стропильной ноги и препятствует её прогибанию.

Дополнительно можно установить прогон — горизонтальную балку, расположенную под стропилами. Использование прогона позволяет сократить количество подкосов и удобнее организовать внутреннее пространство.

Расположение опор желательно заранее согласовать с будущей планировкой. Стойки можно совместить с перегородками, колоннами или декоративными элементами интерьера.

Усиление при пролёте до 12 метров

При большом расстоянии между стенами одного подкоса обычно недостаточно. В конструкции предусматривают промежуточный прогон, который опирается на вертикальные стойки.

Основанием для стоек могут служить:

• капитальная внутренняя стена;
• железобетонное перекрытие;
• несущая балка;
• колонна;
• лежень, уложенный на прочное основание.

Дополнительную жёсткость обеспечивают подкосы, соединяющие стойки со стропилами или прогоном.

Стандартная длина большинства пиломатериалов составляет около шести метров. Поэтому при устройстве длинных скатов стропильные ноги часто приходится делать составными.

Места соединения составных стропил должны располагаться над надёжной опорой. Стыковать балки посередине свободного пролёта без расчётного усиления нельзя.

Усиление особо длинных скатов

Если длина стропил превышает 12 метров, количество промежуточных опор увеличивают. Под скатом можно установить несколько прогонов, каждый из которых поддерживается стойками и подкосами.

Технически такая система остаётся понятной, но требует точного расчёта. Необходимо определить нагрузку на каждую стойку и убедиться, что перекрытие или фундамент способны её воспринять.

Нельзя устанавливать тяжёлые опоры на участках перекрытия, которые изначально не предназначены для значительной сосредоточенной нагрузки.

Чем длиннее скат, тем важнее профессиональный расчёт всей несущей системы, а не только отдельных стропильных ног.

Подготовка к монтажу

До начала строительства необходимо определить размеры здания, угол ската, тип кровельного покрытия и схему расположения опор.

Следует заранее продумать возможность установки стоек или подкосов на внутренние несущие стены. Их местоположение можно совместить с планировкой помещения, однако архитектурные решения не должны снижать прочность конструкции.

Для работы потребуются сухие пиломатериалы без глубоких трещин, выраженного коробления и крупных выпадающих сучков. Деревянные элементы рекомендуется обработать антисептическими и огнезащитными составами.

Перед монтажом также подготавливают:

• крепёж;
• гидроизоляционные материалы;
• мембраны;
• элементы обрешётки;
• временные настилы;
• строительные леса или подмости;
• средства индивидуальной защиты.

Последовательность монтажа односкатной крыши

1. Устройство перекрытия и временного настила

В первую очередь устанавливают балки перекрытия. По ним устраивают временный рабочий настил, который позволяет безопасно перемещаться при сборке крыши.

Настил должен быть устойчивым и выдерживать вес рабочих, инструментов и материалов.

2. Монтаж мауэрлата или опорного каркаса

На противоположных стенах закрепляют мауэрлат — деревянную балку, которая распределяет нагрузку от стропил по верхней части стен.

Если стены здания имеют одинаковую высоту, на одной стороне собирают дополнительный каркас из стоек и горизонтальной опорной балки.

Между деревянными элементами и каменными либо бетонными стенами укладывают гидроизоляционный слой.

Мауэрлат должен быть прочно связан со стенами здания. Способ крепления выбирают в зависимости от материала стен и конструкции армирующего пояса.

3. Установка крайних стропил

Сначала монтируют две крайние стропильные ноги. Их тщательно выставляют по высоте, уклону и положению относительно стен.

Между крайними стропилами можно натянуть шнур. Он станет ориентиром при установке остальных элементов.

Одновременно монтируются основные стойки, прогоны, лежни и подкосы. В результате формируется несущий силовой каркас.

4. Временная защита открытых фронтонов

При каркасном строительстве высокие фронтонные части могут оставаться открытыми. В таком состоянии они обладают значительной парусностью.

До окончательной обшивки фронтоны необходимо временно раскрепить либо закрыть листовым материалом. Это уменьшит воздействие ветра на незавершённую конструкцию.

Временные связи нельзя снимать до тех пор, пока каркас не получит постоянную пространственную жёсткость.

5. Монтаж промежуточных стропил

После установки крайних элементов укладывают остальные стропильные ноги. Их размещают с предусмотренным проектом шагом.

Расстояние между стропилами желательно согласовать с шириной теплоизоляционных плит. Это уменьшает количество обрезков и упрощает монтаж утеплителя.

Однако шаг нельзя выбирать только по размерам теплоизоляции. В первую очередь он должен соответствовать расчётной нагрузке и сечению стропильных ног.

После установки стропила дополнительно раскрепляют связями, подкосами и прогонами.

6. Укладка кровельной мембраны

Поверх стропил монтируют гидроветрозащитную мембрану. Полотна укладывают с необходимым нахлёстом и соединяют специальной лентой.

Мембрана защищает утеплитель и деревянные элементы от влаги, которая может проникнуть под кровельное покрытие.

Обычная полиэтиленовая плёнка не всегда может заменить специализированную кровельную мембрану. Материал должен соответствовать выбранной конструкции кровельного пирога.

7. Монтаж контробрешётки

Контробрешётка устанавливается вдоль стропил поверх мембраны. Она прижимает гидроизоляционный материал и создаёт вентиляционный канал между ним и кровельным покрытием.

Для односкатной крыши вентиляция особенно важна. При небольшом уклоне естественное движение воздуха может быть менее интенсивным, поэтому вентиляционный зазор должен оставаться непрерывным по всей длине ската.

Воздух поступает со стороны карнизного свеса и выходит в верхней части крыши через предусмотренные вентиляционные отверстия.

Перекрытие вентиляционного канала утеплителем, монтажной пеной или элементами обрешётки может привести к накоплению конденсата.

8. Устройство обрешётки

Поверх контробрешётки устанавливают несущую обрешётку. Её устройство зависит от кровельного материала.

Под металлочерепицу, профнастил и шифер обычно выполняется разреженная обрешётка с определённым шагом. Под гибкую черепицу требуется сплошное основание из влагостойкой фанеры или ориентированно-стружечных плит.

Шаг досок, сечение элементов и способ крепления должны соответствовать инструкции производителя покрытия.

9. Монтаж кровельного покрытия

После подготовки основания укладывают выбранный материал. Работы ведут с соблюдением направления монтажа, величины нахлёстов и схемы крепления.

Особое внимание уделяют:

• нижнему карнизному краю;
• боковым свесам;
• местам примыкания к стенам;
• проходам дымоходов;
• вентиляционным выходам;
• крепёжным отверстиям.

На односкатной крыше отсутствует традиционный конёк, поэтому верхнее примыкание должно быть защищено специальной планкой или другим предусмотренным проектом узлом.

Большинство протечек возникает не на основной поверхности кровли, а в местах примыканий и проходов.

10. Установка водосточной системы и подшивка свесов

Завершающим этапом становится монтаж желобов, водосточных труб, карнизных планок и подшивки.

Водосток обычно располагают вдоль нижнего края ската, поскольку именно туда направляется весь поток дождевой и талой воды.

Его пропускную способность необходимо подбирать с учётом площади кровли. Чем больше скат, тем больший объём воды одновременно поступает в желоб.

Монтаж подшивки и водосточной системы удобно объединить с наружной отделкой фронтонов. Это позволяет использовать одни и те же леса или подмости и не выполнять подготовительные работы повторно.

Основные ошибки при строительстве

Даже простая односкатная крыша может оказаться ненадёжной, если при монтаже допущены существенные нарушения.

К распространённым ошибкам относятся:

• слишком маленький уклон для выбранного покрытия;
• недостаточное сечение стропил;
• большой шаг между стропильными ногами;
• отсутствие промежуточных опор на длинных пролётах;
• ненадёжное крепление мауэрлата;
• установка стоек на слабое перекрытие;
• отсутствие вентиляционного зазора;
• неправильная укладка мембраны;
• негерметичное примыкание к стене;
• использование сырой или повреждённой древесины;
• отсутствие временного раскрепления каркаса;
• несоблюдение инструкции производителя кровельного материала.

Простота формы не означает, что крышу можно строить без проекта и расчёта. Ошибки в несущей системе нередко становятся заметны только после первой снежной зимы.

Что получается в итоге

Односкатную крышу можно устроить практически над любым зданием независимо от материала его стен. Она подходит для кирпичных, блочных, деревянных и каркасных сооружений.

Особенно органично такое решение смотрится в современной архитектуре и каркасном строительстве. Простая форма помогает сократить количество конструктивных элементов, рационально использовать материалы и эффективно организовать внутреннее пространство.

При этом надёжность крыши зависит не от внешней сложности, а от качества расчёта и монтажа. Необходимо правильно определить угол наклона, длину пролётов, сечение стропил, расположение опор и устройство вентиляции.

Грамотно спроектированная односкатная крыша сочетает экономичность, функциональность и современный внешний вид. При соблюдении технологии она способна долго служить без деформаций, протечек и дорогостоящего ремонта.
